機械式疏水閥的分類和工作原理
機械設備型也稱油位傳感器型，是運用冷凝水與蒸氣的相對密度差，根據冷凝水液位儀轉變，機械式疏水閥使油位傳感器升降機推動閥瓣打開或關掉，超過阻汽排水管道目地。機械設備型蒸汽疏水閥的過冷度小，沒受壓力和溫度轉變的危害，有水即排，加熱器里不剩水，能使加熱器提高換熱效。較大背壓率是90%，工作中品質高，是生產工藝流程加熱器最理想化的蒸汽疏水閥。
1.浮球式疏水閥：
機械式疏水閥中的浮球式疏水閥的構造簡易，內部只能1個主題活動構件細致碾磨的不銹鋼板中空浮球，即是油位傳感器也是開閉件，無易損件零部件，使用期很長，“銀球”牌蒸汽疏水閥內部含有Y系列產品全自動排氣體設 備，十分靈巧，能全自動排氣體，工作中品質高。
機器設備剛起動工作中時，管路內的氣體歷經Y系列產品全自動排氣體設備排出來，超低溫冷凝水進到蒸汽疏水閥內，冷凝水的液位儀升高，浮球升高，閘閥打開，冷凝水快速排出來，蒸氣迅速進到機器設備，機器設備快速提溫，Y系列產品全自動排氣體設備的溫度傳感器液體澎漲，全自動排氣體設備關掉。蒸汽疏水閥剛開始一切正常工作中，浮球隨冷凝水液位儀升降機，阻汽排水管道。機械式疏水閥浮球式疏水閥的高壓閘閥總處在液位儀下列，產生排氣閥，無蒸氣泄露，環保節能好用。最少壓力0.02Mpa，從0.02Mpa至最大應用工作壓力范圍內沒受溫度和壓力起伏的危害，持續排水管道。能排飽和狀態溫度冷凝水，最少過冷度為0℃，加熱器里不剩水，能使加熱器提高換熱效。背壓率超過86%，是生產工藝流程加熱器最理想化的蒸汽疏水閥之首。
2.自由半浮球式疏水閥：
機械式疏水閥中半浮球式疏水閥只能一個多浮球式的球桶為主題活動構件，張口朝下，球桶亦是開閉件，也是液壓密封件。全部曲面都可以為密封性，使用期很長，能隔汽層擊，沒有零配件，沒有問題，堅固耐用，無蒸氣泄露。背壓率超過90%，能排飽和狀態溫度冷凝水，最少過冷度為0℃，加熱器里不剩水，能使加熱器提高換熱效。
當設備剛啟動，管路內的氣體和超低溫冷凝水歷經發射管進到蒸汽疏水閥內，閥內的雙金屬片排盡元器件把球桶彈開，機械式疏水閥閘閥打開，氣體和超低溫冷凝水快速排出來。當蒸氣進到球桶內，球桶造成往上水的浮力，一起閥內的溫度上升，雙金屬片排盡元器件收攏，球桶漂向閥口，閘閥關掉。當球桶內的蒸氣變為冷凝水，球桶喪失水的浮力往下沉，閘閥打開，冷凝水快速排出來。當蒸氣再進到球桶以內，閘閥再關掉，中斷和持續工作中。
3. 杠桿浮球式疏水閥：
桿杠浮球式疏水閥基本特點與隨便浮球式一樣，結構是浮球連接桿杠促進閥心，隨凝結水的液位儀升降平臺進行開關閥門。桿杠浮球式疏水閥運用雙高壓閘閥提升冷凝水排氣量，可超過容積排量小大，較大疏水流量達150噸/鐘頭，是大中型加熱器最理想化的蒸汽疏水閥。

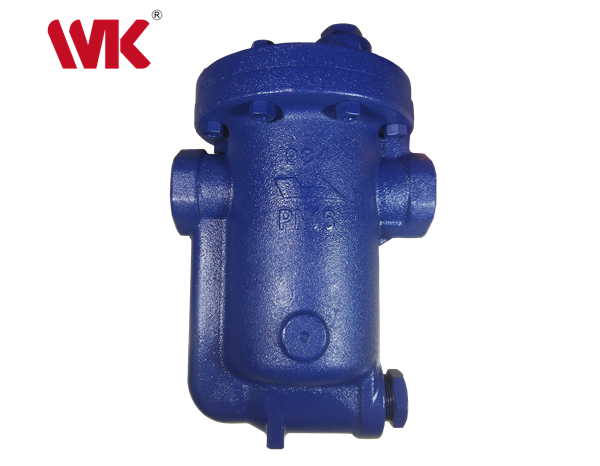

4. 倒吊桶式疏水閥：
倒吊桶式蒸汽疏水閥內部是1個倒吊桶為液位儀比較敏感件，吊桶張口往下，倒吊桶聯接桿杠推動閥心啟閉閘閥。倒吊桶式蒸汽疏水閥能排氣體，不害怕水擊，耐污特性好。過冷度小，漏汽率低于3%，較大背壓率是70%，聯接件較為多，敏感度比不上隨意浮球式疏水閥。因倒吊桶式蒸汽疏水閥是靠蒸氣往上水的浮力關掉閘閥，機械式疏水閥工作中壓力差低于0.5MPA時，不宜采用。
機械式疏水閥當設備剛啟動，管路內的氣體和超低溫冷凝水進到蒸汽疏水閥內，倒吊桶靠本身凈重往下墜，倒吊桶聯接桿杠推動閥心打開閘閥，氣體和超低溫冷凝水快速排出來。當蒸氣進到倒吊桶內，倒吊桶的蒸氣造成往上水的浮力，倒吊桶升高聯接桿杠推動閥心關掉閘閥。倒吊桶上打有一小圓孔，當有部份蒸氣從小孔排出來，另有部份蒸氣造成冷凝水，倒吊桶喪失水的浮力，靠本身凈重向下移，倒吊桶聯接桿杠推動閥心打開閘閥，循環系統工作中，中斷排水管道。
5. 組合式過熱蒸汽疏水閥：
組合型超溫蒸汽疏水閥有2個防護的閥腔，由二根不銹鋼鋼管連接上下左右閥腔，這是由浮球式和倒吊桶式蒸汽疏水閥的組成，該閥構造優秀有效，在超溫、髙壓、小負載的工作中情況下，可以立即地排污過熱蒸汽消退時產生的冷凝水，合理地阻攔過熱蒸汽泄露，工作中品質高。最大容許溫度為700℃，油路板為全不銹鋼板，高壓閘閥為鎢鋼鋼，使用期長，是過熱蒸汽專用型蒸汽疏水閥，獲得二項國家發明專利，彌補了中國空白頁。
當冷凝水進到下閥腔，副閥的浮球隨液位儀升高，浮球封閉式進汽管孔。冷凝水經漏水軟管升高到主閥腔，倒吊桶靠重量往下墜，推動閥心開啟主閘閥，排污冷凝水。當副閥腔的冷凝水液位儀降低，浮球隨液位儀降低，副閥開啟。蒸氣從進汽管進到上主閥腔內的倒吊桶里，倒吊桶造成往上的水的浮力，倒吊桶推動閥心關掉主閘閥。當副閥腔的冷凝水液位儀再上升時，下個循環系統周期時間又剛開始，中斷排水管道。
1.浮球式疏水閥：
機械式疏水閥中的浮球式疏水閥的構造簡易，內部只能1個主題活動構件細致碾磨的不銹鋼板中空浮球，即是油位傳感器也是開閉件，無易損件零部件，使用期很長，“銀球”牌蒸汽疏水閥內部含有Y系列產品全自動排氣體設 備，十分靈巧，能全自動排氣體，工作中品質高。
機器設備剛起動工作中時，管路內的氣體歷經Y系列產品全自動排氣體設備排出來，超低溫冷凝水進到蒸汽疏水閥內，冷凝水的液位儀升高，浮球升高，閘閥打開，冷凝水快速排出來，蒸氣迅速進到機器設備，機器設備快速提溫，Y系列產品全自動排氣體設備的溫度傳感器液體澎漲，全自動排氣體設備關掉。蒸汽疏水閥剛開始一切正常工作中，浮球隨冷凝水液位儀升降機，阻汽排水管道。機械式疏水閥浮球式疏水閥的高壓閘閥總處在液位儀下列，產生排氣閥，無蒸氣泄露，環保節能好用。最少壓力0.02Mpa，從0.02Mpa至最大應用工作壓力范圍內沒受溫度和壓力起伏的危害，持續排水管道。能排飽和狀態溫度冷凝水，最少過冷度為0℃，加熱器里不剩水，能使加熱器提高換熱效。背壓率超過86%，是生產工藝流程加熱器最理想化的蒸汽疏水閥之首。
2.自由半浮球式疏水閥：
機械式疏水閥中半浮球式疏水閥只能一個多浮球式的球桶為主題活動構件，張口朝下，球桶亦是開閉件，也是液壓密封件。全部曲面都可以為密封性，使用期很長，能隔汽層擊，沒有零配件，沒有問題，堅固耐用，無蒸氣泄露。背壓率超過90%，能排飽和狀態溫度冷凝水，最少過冷度為0℃，加熱器里不剩水，能使加熱器提高換熱效。
當設備剛啟動，管路內的氣體和超低溫冷凝水歷經發射管進到蒸汽疏水閥內，閥內的雙金屬片排盡元器件把球桶彈開，機械式疏水閥閘閥打開，氣體和超低溫冷凝水快速排出來。當蒸氣進到球桶內，球桶造成往上水的浮力，一起閥內的溫度上升，雙金屬片排盡元器件收攏，球桶漂向閥口，閘閥關掉。當球桶內的蒸氣變為冷凝水，球桶喪失水的浮力往下沉，閘閥打開，冷凝水快速排出來。當蒸氣再進到球桶以內，閘閥再關掉，中斷和持續工作中。
3. 杠桿浮球式疏水閥：
桿杠浮球式疏水閥基本特點與隨便浮球式一樣，結構是浮球連接桿杠促進閥心，隨凝結水的液位儀升降平臺進行開關閥門。桿杠浮球式疏水閥運用雙高壓閘閥提升冷凝水排氣量，可超過容積排量小大，較大疏水流量達150噸/鐘頭，是大中型加熱器最理想化的蒸汽疏水閥。
4. 倒吊桶式疏水閥：
倒吊桶式蒸汽疏水閥內部是1個倒吊桶為液位儀比較敏感件，吊桶張口往下，倒吊桶聯接桿杠推動閥心啟閉閘閥。倒吊桶式蒸汽疏水閥能排氣體，不害怕水擊，耐污特性好。過冷度小，漏汽率低于3%，較大背壓率是70%，聯接件較為多，敏感度比不上隨意浮球式疏水閥。因倒吊桶式蒸汽疏水閥是靠蒸氣往上水的浮力關掉閘閥，機械式疏水閥工作中壓力差低于0.5MPA時，不宜采用。
機械式疏水閥當設備剛啟動，管路內的氣體和超低溫冷凝水進到蒸汽疏水閥內，倒吊桶靠本身凈重往下墜，倒吊桶聯接桿杠推動閥心打開閘閥，氣體和超低溫冷凝水快速排出來。當蒸氣進到倒吊桶內，倒吊桶的蒸氣造成往上水的浮力，倒吊桶升高聯接桿杠推動閥心關掉閘閥。倒吊桶上打有一小圓孔，當有部份蒸氣從小孔排出來，另有部份蒸氣造成冷凝水，倒吊桶喪失水的浮力，靠本身凈重向下移，倒吊桶聯接桿杠推動閥心打開閘閥，循環系統工作中，中斷排水管道。
5. 組合式過熱蒸汽疏水閥：
組合型超溫蒸汽疏水閥有2個防護的閥腔，由二根不銹鋼鋼管連接上下左右閥腔，這是由浮球式和倒吊桶式蒸汽疏水閥的組成，該閥構造優秀有效，在超溫、髙壓、小負載的工作中情況下，可以立即地排污過熱蒸汽消退時產生的冷凝水，合理地阻攔過熱蒸汽泄露，工作中品質高。最大容許溫度為700℃，油路板為全不銹鋼板，高壓閘閥為鎢鋼鋼，使用期長，是過熱蒸汽專用型蒸汽疏水閥，獲得二項國家發明專利，彌補了中國空白頁。
當冷凝水進到下閥腔，副閥的浮球隨液位儀升高，浮球封閉式進汽管孔。冷凝水經漏水軟管升高到主閥腔，倒吊桶靠重量往下墜，推動閥心開啟主閘閥，排污冷凝水。當副閥腔的冷凝水液位儀降低，浮球隨液位儀降低，副閥開啟。蒸氣從進汽管進到上主閥腔內的倒吊桶里，倒吊桶造成往上的水的浮力，倒吊桶推動閥心關掉主閘閥。當副閥腔的冷凝水液位儀再上升時，下個循環系統周期時間又剛開始，中斷排水管道。
